CRK系列為裝配了高性能的5相步進馬達和具備平滑驅動功能·低振動微步驅動器組合。
新設計的高轉矩型、小型高性能減速機的強大應用配置，掀開了DC電源輸入5相步進馬達組合的嶄新一頁。 |
|
|
|
|
|
|
|
|
|
 |
 |
|
|
|
|
|
|
 |
|
|
 |
[平滑驅動功能]進一步降低振動! |
 |
|
[微步運行模式]進一步降低振動和低噪音! |
|
|
|
此裝置無需改變脈沖的輸入設定也可實現與整步狀態同樣的移動量和移動速度，自動進行微步驅動。
如果您選擇整步、半步運行模式的話，效果將更加顯著。 |
|
無需減速裝置等機械要求，也可以實現最大1/250的基本步距角分割。 |
|

|
|
|
|
|
|
|
 |
|
|

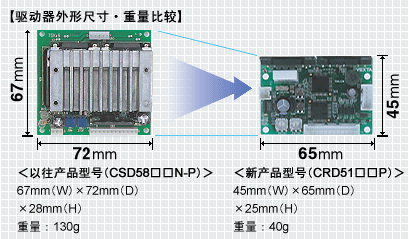

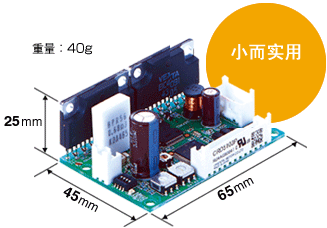

采用新型的芯片，具備以下的機能、特征。
·可在單/雙脈沖輸入之間轉換
·具備LED電源
·光耦合器輸入規格
·采用帶安全性鎖定功能的連接器(Molex公司制造) |
|
＜充實的機能特征＞
|
|
 |
| | | |
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
與相同尺寸的以往標準型相反，大幅增加轉矩負載的[高轉矩型]，包含著各種高性能的[減速機型馬達]，106種組合產品必能滿足您的使用需要。 |
|
|
 |
|
|
|
大幅增加轉矩 |
|
|
采用卓越的接插元件連接方式 |
|
|
|

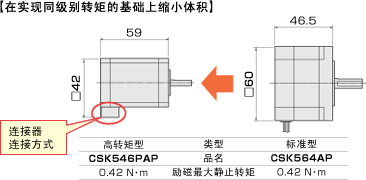

與以往的標準型相比較，約提升了1.3～1.5倍的轉矩。
和大一號的馬達擁有相同的轉矩，大大縮小馬達的體積。 |
|
 |
|
|
 |
|
|
|
|
|
防止裝置過熱 |
|
|
|
轉矩與現存的標準型接近(降低電流)，防止裝置過熱，延長馬達壽命。 |
|
|
|
|
|
|
 |
|
|
在一直以來受到多方關注的安裝尺寸為28mm的小型馬達這個系列中，增加了TH/PN減速機這項產品。
滿足您的各種用途。 |
|
|
 |
|
|
|
實現小型化 |
|
|
實現低振動化 |
|
|
相對標準品、同等轉矩的減速機型馬達可以選用小一型號的產品。從而實現了裝置的小型化。 |
齒輪轉動型馬達
| · |
在馬達自身的振動上，可以減低減速比分 |
| · |
為了使馬達高速旋轉，可以避開馬達的低速振動領域 |
通過這種方式可以實現低振動化。 |
|
|
 |
|
|
|
高強度·高精度 |
|
|
快速定位 |
|
|
減速機型馬達，對于負荷變動具有很強的安定性。例如舉例來說，減速機型馬達可以針對上下驅動的定位運轉，工作數量的變化所引起的負荷變動等等這些情況發揮作用。 |
在快速驅動慣性大的運轉時，如果使用減速機型馬達，可以比標準型更快的進行定位。 |
|
| |
|
| |
|
 |
|
|
機型 |
特點 |
安裝尺寸 |
|
□20mm |
□28mm |
□42mm |
□60mm |
|
|
新開發的高轉矩型設計的馬達，安裝上采用了優越的連接器連接方式。 |
● |
● |
● |
- |
|
|
CRK系列的基本型。
平衡了轉鉅、低振動、低噪音的基本型。 |
- |
- |
● |
● |
小
齒
隙
|
TH減速機型
(平行軸) |
|
 | |
具有小齒隙，低成本雙重優勢的減速機型馬達。
（齒隙：60min以下） |
- |
● |
● |
● |
PL減速機型
(行星齒輪) |
|
 | |
具有小齒隙、高強度、多種減速比的減速機型馬達。
（齒隙：35min以下） |
- |
- |
● |
● |
無
齒
隙
|
PN減速機型
(行星齒輪) |
|
 | |
齒隙3min以下的高精度、高強度減速機型馬達。
(齒隙：3min以下) |
- |
● |
● |
● |
諧波減速機型
(諧波驅動) |
|
 | |
新開發的諧波減速機，使小巧和高強度兩相并立。是無齒隙的高精度減速機型馬達。
（齒隙：0） |
- |
- |
● |
● | | |
| | | |
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
CRK系列是DC電源輸入的產品，基于各種安全規格考慮進行設計。
屬于UL規格認定產品，根據EMC指令實施CE標記。
|
 |
|
| | | |
|
|
|
|
|
|
|
|
 |
|
|
|
步進馬達專用安裝底座 |
|
彈性聯軸器 |
|
電纜線 |
|
制振器 |
| 便于步進馬達，減速機型步進馬達的安裝和固定。
|
最適于控制用馬達使用的彈性聯軸器。只要確定好使用的馬達/減速機的種類和用途，就可以選出適用的聯軸器。 |
備有作為直流電源輸入驅動器的選購配件的附連接器導線、無需壓接即可方便地與馬達電源輸入信號部分連接。 |
有效抑制步進馬達的振動，優化速度。 |
 |
 |
 |
 | | |
| |
|
|
|
|
|
|
|
|
|
|
|
